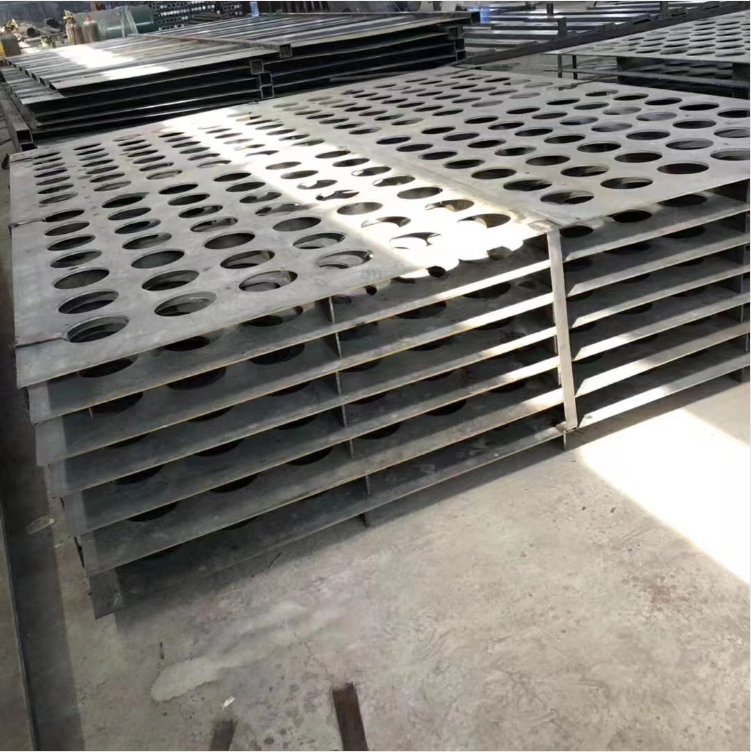

除尘花板

除尘花板常用的有圆形花板，梯形花板，椭圆形花板，除尘器多孔板光洁平整，除尘器花板适用于中小型脉冲除尘器。疏密布置适用于大中型脉冲除尘器。

除尘花板又叫是多孔板，指开有大小相同安装滤袋孔的钢隔板。在除尘花板设计中主要是布置滤袋孔的距离，该间距与袋径、袋长、粉尘性质、过滤速度等因素有关。如孔与孔之间距离过密，滤袋底部相互碰撞磨损，在运行数个月内部分滤袋底部破裂，还会令箱体内气流上升速度太快，导致烟尘排放量增加，滤料的局部过滤负荷太高和清灰力度不足。

除尘花板设计注意事项：

1、除尘花板既要承受系统负压，又要承受滤袋、粉尘层及袋笼的重量，花板如有变形可能影响滤袋的重直度及袋口处的密封效果，设计时在花板下部应做加强处理。

2、除尘花板应光洁平整，不应有挠曲、凹凸不平等缺陷，其平面度偏差不大于花板长度的2/1000。花板孔径周边要求光滑无毛刺，用弹性胀圈固定滤袋的花板孔径公差为±0。3mm。花板孔径加工后安装位置与理论位置偏差应小于1.5mm.平面度偏差不大于花板长度的2/1000。

3、除尘花板孔与孔之间距离过密，滤袋底部相互碰撞磨损，在运行数个月内部分滤袋底部破裂，还会令箱体内气流上升速度太快，导致烟尘排放量增加，滤料的局部过滤负荷太高和清灰力度不足。袋与袋之间的距离应该根据滤袋长度、气流上升速度综合考虑后设计，至少大于滤袋直径的2/5（不小于40mm），这样的设计才合理。

除尘花板的应用：

除尘花板孔均匀布置适用于中小型脉冲除尘器。疏密布置适用于大中型脉冲除尘器。
