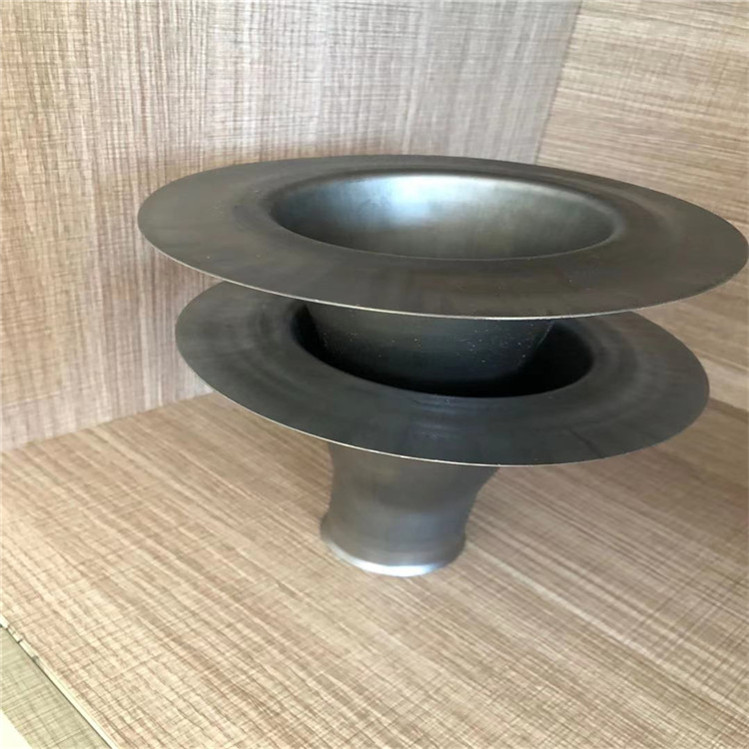

除尘器配件文氏管的设计

除尘器配件文氏管的设计

(1)文氏管的喉管表面粗糙度要求一般为R=3.2.其他部分可用铸件或焊件,但表面应无飞边毛刺.文氏管可用钢板卷焊.在喉管部分钢板应适当加厚;在喉管外壁应有适当的加强筋板.

　　(2)如因管段过长,需加法兰连接,应尽量避免将法兰镶嵌在喉口直管部位,而使法兰位于喉管以外相当远的距离,即腰鼓形喉管,其长度包括1/3的收缩管和约1/3扩散管的长度在内.以防止气流在湍流区内因法兰面的凹凸和填料突出等,产生不需要的阻力.

　　(3)不宜在文氏管本体内测压,测温孔和检查孔.装喷嘴的手孔内部精度应与文氏管本体一致,不得有突出部分.

　　(4)对含有不同程度的腐蚀性气体,使用时应注意防腐(以实际报告为主)措施,避免设备腐蚀.

　　(5)采用循环水时应使水充分澄清,水质要求含尘量在0.01%以下,以防止喷嘴堵塞.　　(1)文氏管的喉管表面粗糙度要求一般为R=3.2.其他部分可用铸件或焊件,但表面应无飞边毛刺.文氏管可用钢板卷焊.在喉管部分钢板应适当加厚;在喉管外壁应有适当的加强筋板.
